¿Cómo se utiliza el efecto de trazado de rayos?

¿Cómo se utiliza el efecto de trazado de rayos?



El Trazado de rayos es un método de renderizado que simula con precisión el comportamiento de la iluminación del mundo real al calcular y seguir las trayectorias de los rayos de luz a medida que interactúan con los objetos en una escena. Esto da lugar a sombras y reflejos realistas, mejorando drásticamente el fotorrealismo y la fidelidad de las visualizaciones.

1. Aquí te explicamos cómo utilizarlo:

En Lumion, el motor de trazado de rayos se activa a través de un Efecto en los modos Foto o Película

El Efecto sólo puede activarse si tu PC dispone de una tarjeta gráfica compatible con el trazado de rayos. Consulta la sección 1.6 para ver la compatibilidad:
  1. Base de conocimientos: ¿Qué tarjeta gráfica necesitas para Lumion 2024?
Además, Windows debe cumplir al menos los requisitos mínimos, preferiblemente totalmente actualizado. Ver:
  1. Base de conocimientos: ¿Qué tipo de ordenador necesita Lumion 2024?

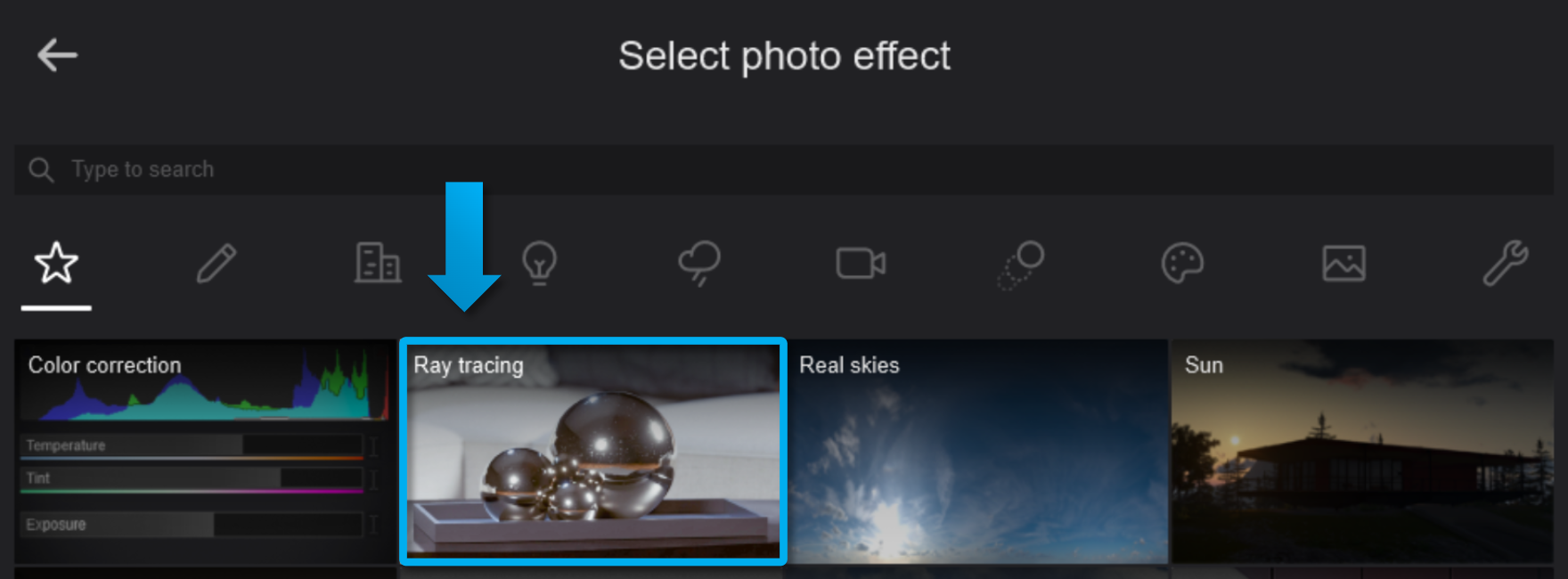

Si tu tarjeta gráfica es compatible con esta tecnología, sólo tienes que añadir el Efecto a una Foto o Clip para activar el motor de Trazado de rayos. Puedes encontrarlo en las categorías Destacados o Iluminación:

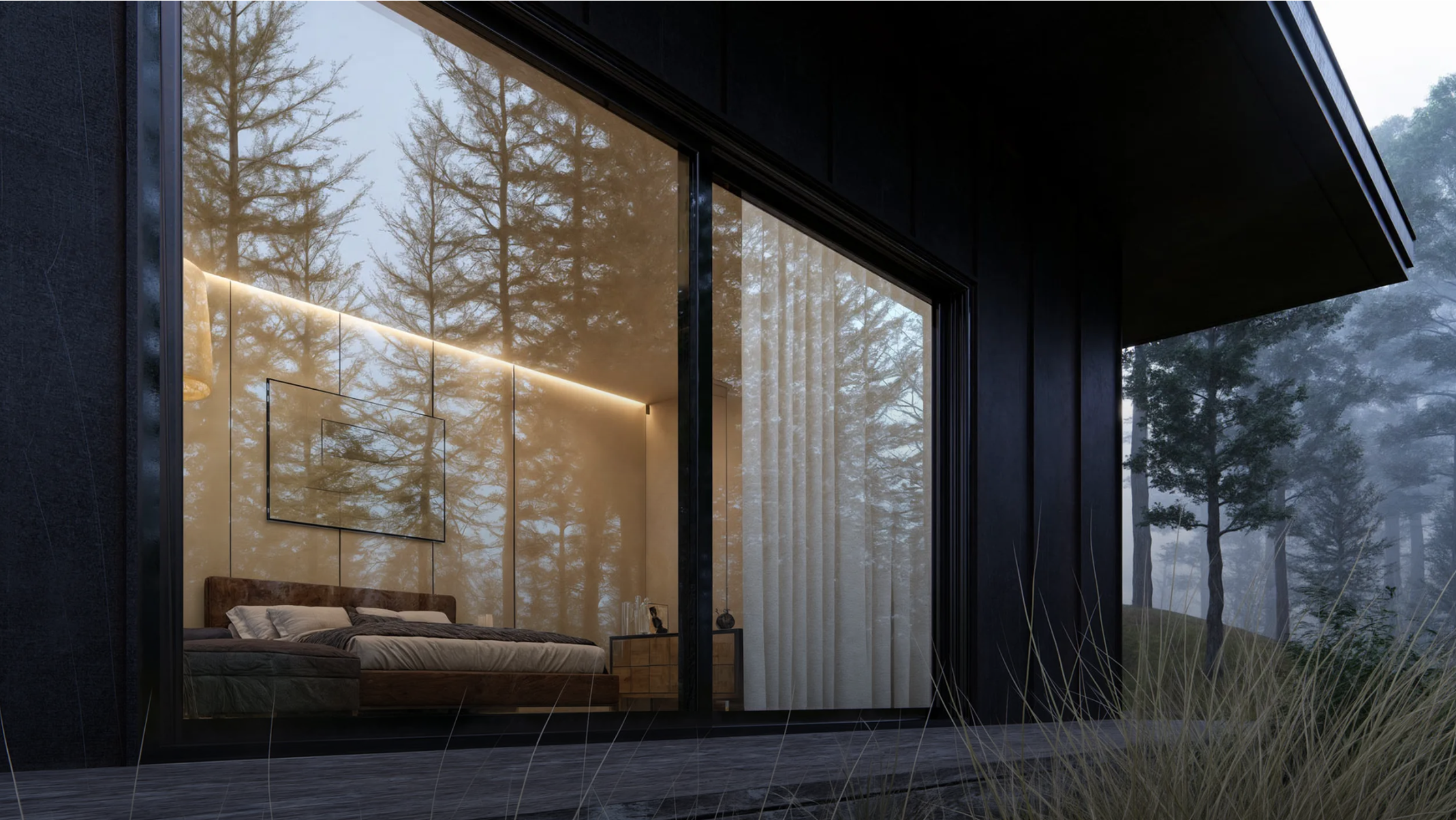

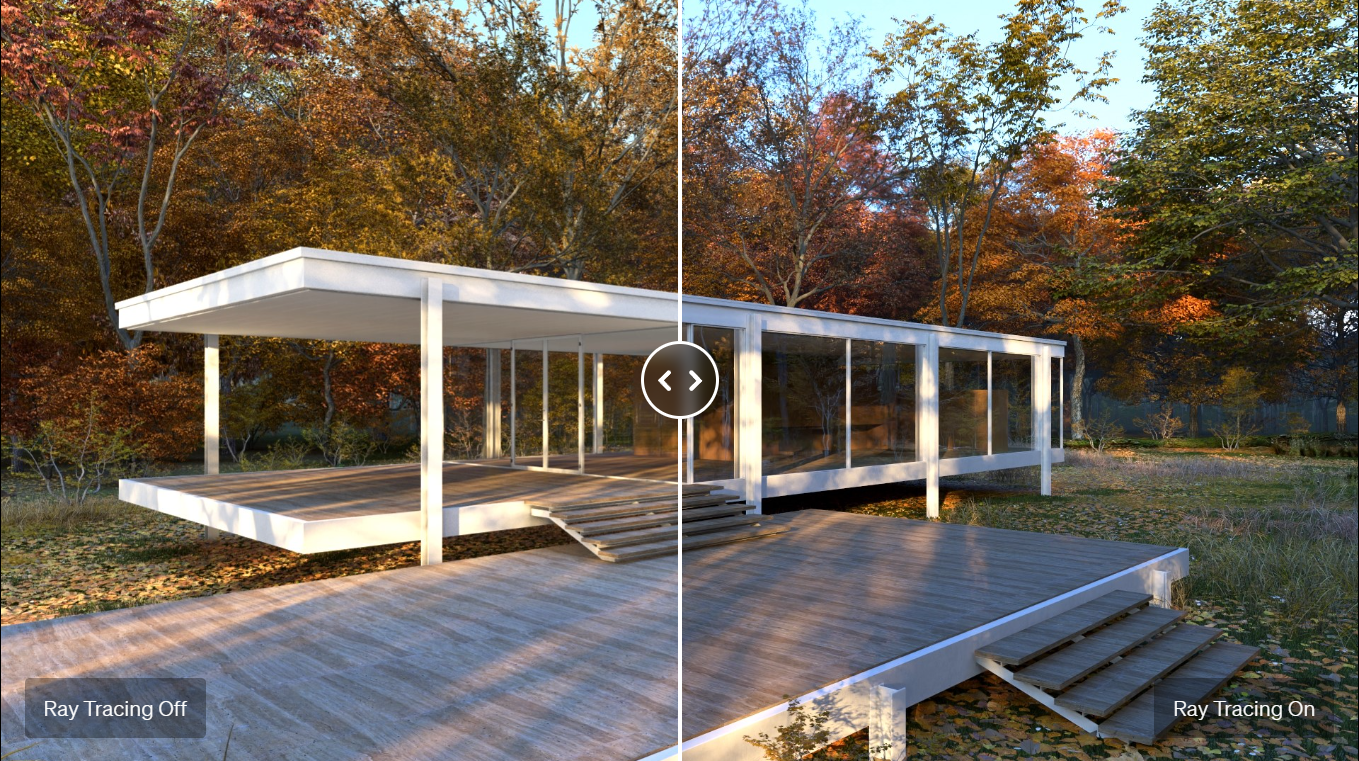

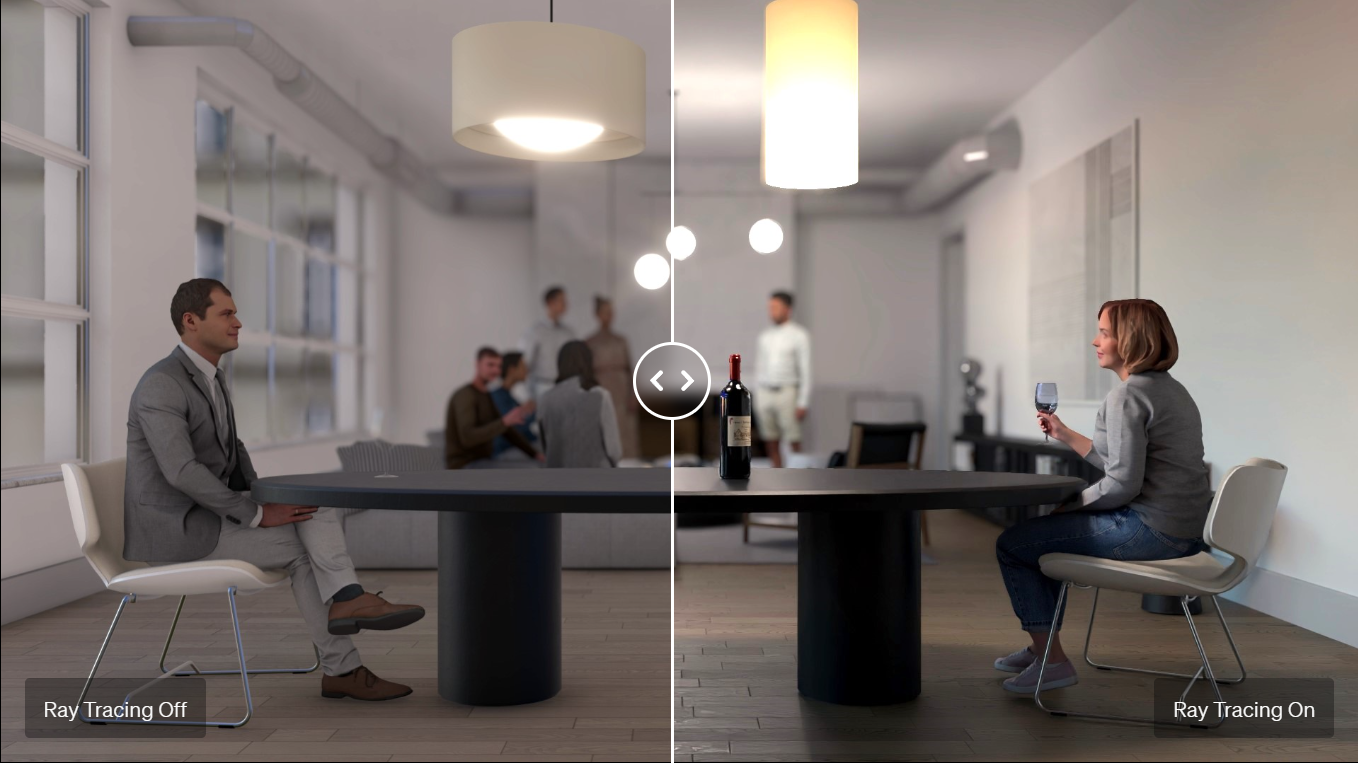

Notarás al instante una gran mejora en el sombreado, los reflejos y la iluminación ambiental en general:



Otras ventajas del Trazado de rayos:

  • Las Luces de área y los Materiales emisivos ahora proyectan sombras.
  • Todas las fuentes de luz interactúan mejor con la Dispersión en la superficie.
  • Obtienes Reflejos perfectos sin necesidad de agregar Planos de reflejo manualmente.
  • El Vidrio proyecta sombras y ahora se puede usar con Profundidad de campo.
  • No hay efecto de espacio en pantalla, lo que significa que las superficies Emisivas que no están frente a la cámara aún emiten luz.
  • Colores más naturales.

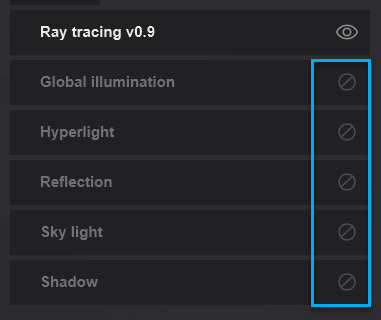

  • Dado que el Trazado de rayos se encarga de emular cómo se comporta la luz con mayor precisión y realismo, los siguientes Efectos se desactivarán cuando se aplique el Efecto trazado de rayos a la Foto o Clip
    1. Efecto de iluminación global. (Lumion 2023 solamente, este Efecto ha sido obsoleto (ya no está disponible) para Lumion 2024)
    2. Efecto Hiperluz.
    3. Efecto Reflexión.
    4. Efecto Tragaluz.
    5. Efecto Sombras.


    2. La configuración del efecto:

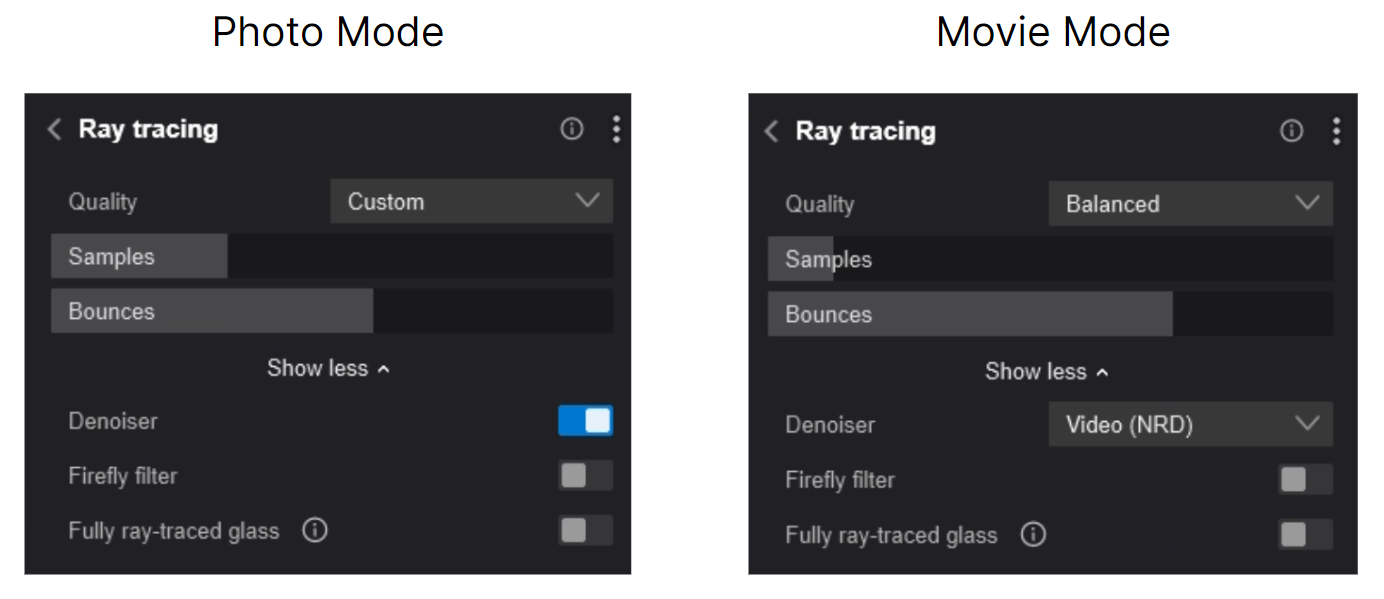

    En Lumion 2024, ahora hay 6 opciones ajustables en el Efecto Trazado de Rayos:





    2.1: Preajustes de calidad

    El Trazado de Rayos viene con 4 ajustes de Calidad preconfigurados diferentes. El conmutador Muestras, Rebotes, y Vidrio completamente Trazado por rayos cambiará dependiendo del preajuste que elija:

    Modo foto:


     Calidad
    ConfiguraciónRápidoEquilibradoAltoExtremo
    Muestras1664256512
    Rebotes3578
    Vidrio RTApagado Apagado EncendidoEncendido

    Modo Vídeo:

     Calidad
    ConfiguraciónRápidoEquilibradoAltoExtremo
    Muestras141664
    Rebotes5678
    Vidrio RTApagado Apagado EncendidoEncendido


    Los ajustes preconfigurados son diferentes en el Modo Vídeo porque los vídeos utilizan un Eliminador de ruido diferente que renderiza más rápido a la vez que requiere menos Muestras.

    Al cambiar cualquier ajuste, el preajuste de Calidad se establecerá en Personalizado.

    2.2: Muestras

    Este deslizador ajusta el número de rayos disparados por píxel y fotograma para controlar la precisión de la luz: cuanto mayor sea el valor de Muestras, mayor será el número de rayos disparados y de intersecciones calculadas, lo que se traduce en una mayor precisión de renderizado y nivel de detalle:



    Ten en cuenta que un valor de Muestras más alto aumentará la calidad pero también provocará tiempos de renderizado más largos, así que auméntalo sólo cuando sea necesario, por ejemplo, en escenas de interior con poca luz (que suelen producir más ruido).

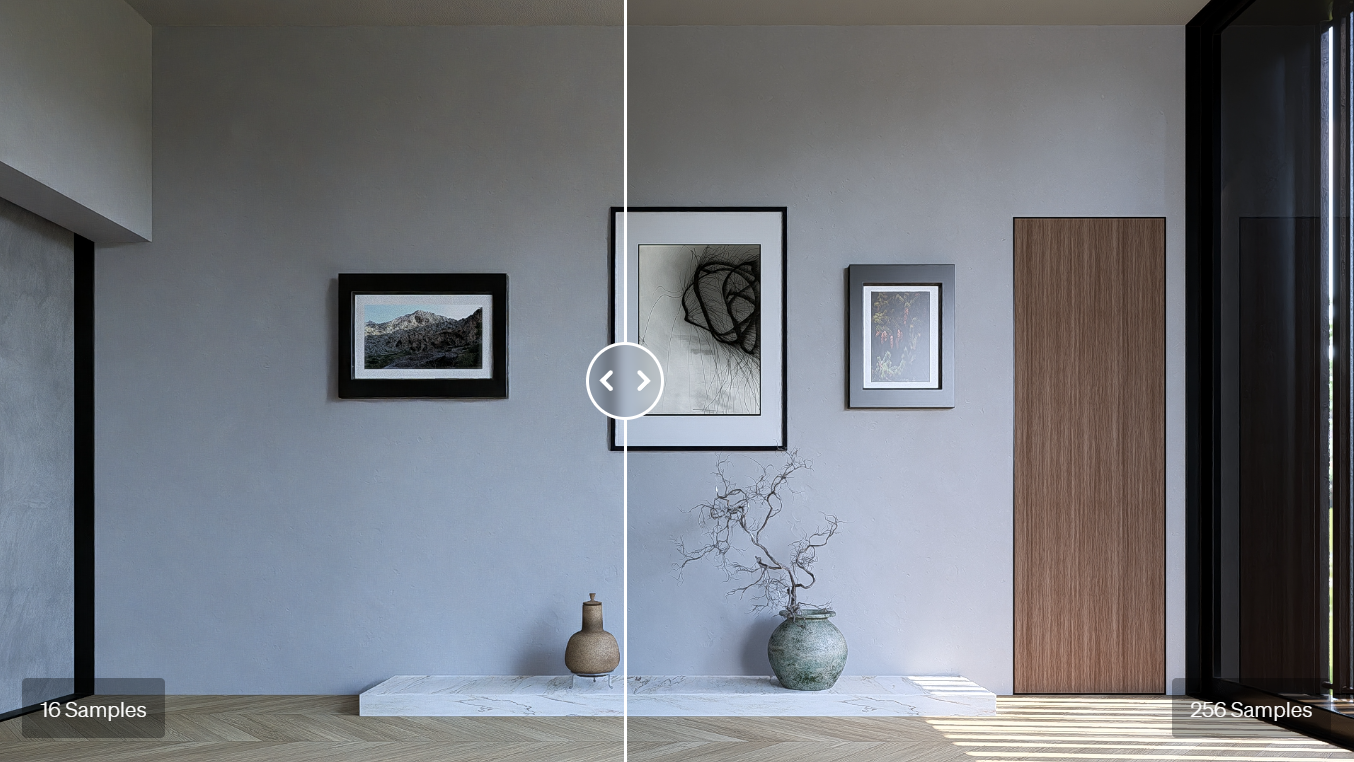

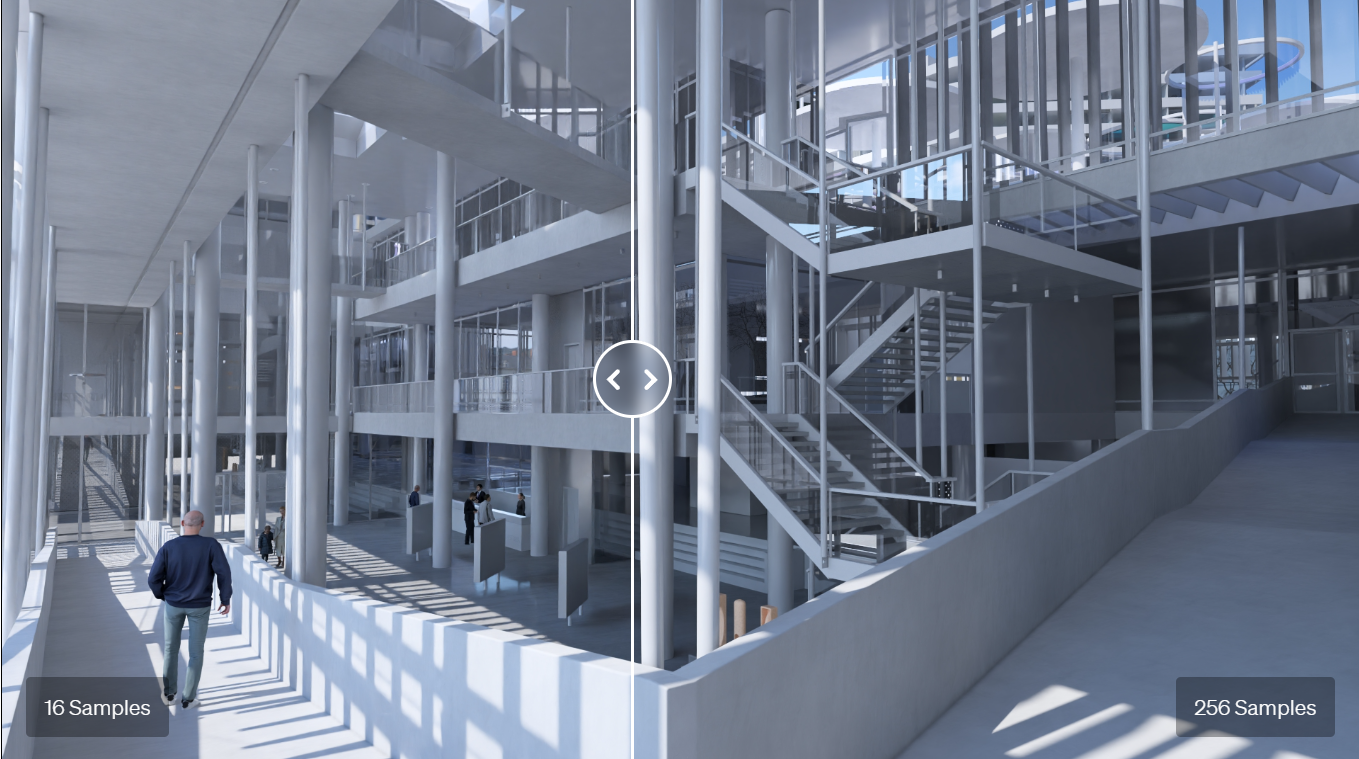

    Sin embargo, para entornos interiores bien iluminados y escenas exteriores, (o renders de borrador rápidos), un número bajo de Muestras (alrededor de 16) suele ser suficiente. Ejemplo:



    Por lo tanto, si no se aprecia una gran diferencia al aumentar Muestras, es mejor reducir el ajuste para ahorrar un valioso tiempo de renderizado.

    Este es especialmente el caso en el modo de película, ya que utiliza un Eliminador de ruido diferente que puede producir videos utilizables incluso en 1 Muestra.

    2.3: Rebotes

    El número de Rebotes simula la interacción de la luz con objetos no reflectantes. Cuando un rayo de luz incide en un objeto, se desvía aleatoriamente en una dirección determinada y el resultado es una imagen convergente con "mezclas" suaves entre las distintas superficies del renderizado cuyos colores se afectan mutuamente.

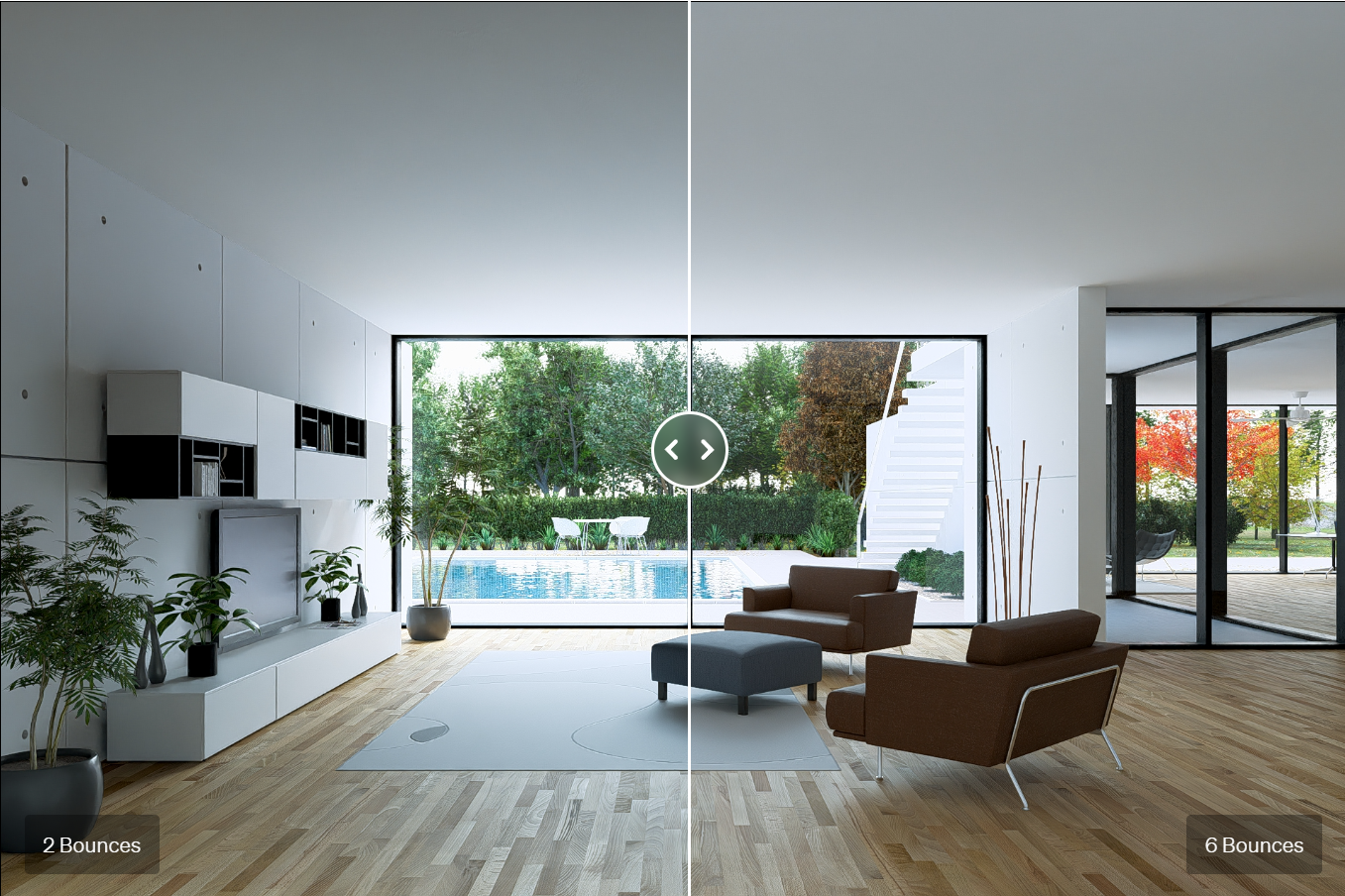

    Cuanto mayor sea el valor, mejor será la Iluminación global:



    Normalmente necesitarás más Rebotes en escenas de interior, donde quieres tener el mayor rebote de luz realista posible.

    2.4: Eliminador de ruido

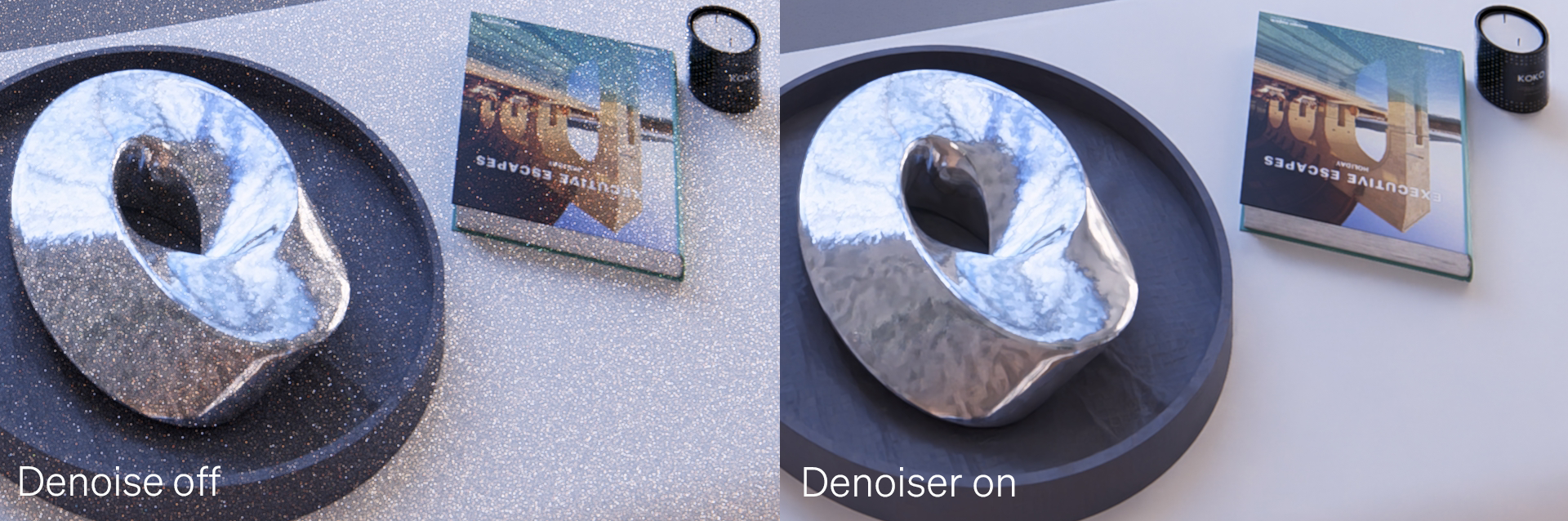

    El ruido suele aparecer en los renders con Trazado de rayos debido a los complejos cálculos que implica la simulación del comportamiento de la luz. El Eliminador de ruido es una herramienta crucial utilizada para reducir la cantidad de grano en Fotos y Películas, y funciona analizando la imagen ruidosa y suavizando inteligentemente estas imperfecciones mientras preserva detalles importantes, resultando en un render final más limpio y visualmente más agradable.



    Al eliminar eficazmente el ruido, los Eliminadores de ruido ayudan a mejorar la calidad general de las imágenes renderizadas, dándoles un aspecto más pulido y profesional. Un número elevado e innecesario de Muestras puede no requerir la eliminación de ruido si las condiciones de iluminación son las adecuadas; sin embargo, dará lugar a tiempos de renderizado más largos.

    2.4.1: Opciones del Eliminador de ruido en modo movimiento

    En el Modo Película, verás que hay una opción adicional para seleccionar entre dos Eliminadores de ruido

    1. OIDN: Es el Eliminador de ruido utilizado en el modo Foto. Emplea sofisticados algoritmos de eliminación de ruido que logran resultados de alta calidad, pero pueden requerir más recursos informáticos y tiempo de procesamiento. Cuando el tiempo no sea una preocupación, considere probar OIDN ya que puede producir reflejos de mejor calidad.
    2. NRD: Este Eliminador de ruido está optimizado para ofrecer eficiencia y velocidad, aprovechando técnicas como la aceleración por hardware y la inferencia de redes neuronales para ofrecer un rendimiento de eliminador de ruido rápido manteniendo una buena velocidad de fotogramas, por lo que puede que no sea tan nítido como OIDN, pero es muy adecuado para renderizar en tiempo real y renderizar vídeos rápidamente.

    2.4.2: Funcionamiento de las opciones del eliminador de ruido

    1. Cuando el Eliminador de ruido está activado en Modo Foto: La previsualización se elimina con NRD // la salida final se elimina el ruido con OIDN.
    2. Cuando el Eliminador de ruido está desactivado en Modo Foto: La previsualización se elimina NRD // la salida final no se elimina el ruido.
    3. Cuando el Eliminador de ruido está activado en el Modo Película (es decir, se ha seleccionado algo en el menú desplegable eliminador de ruido): La previsualización se elimina el ruido con NRD // la salida final se elimina el ruido con el Eliminador de ruido que esté seleccionado.
    4. Cuando el Eliminador de ruido está desactivado en el Modo Película (es decir, no hay nada seleccionado en el menú desplegable eliminador de ruido): La previsualización se elimina el ruido con NRD // la salida final no se elimina el ruido.

    2.4.3: Resumen de las opciones de eliminación de ruido:

    1. Vista previa:  NRD se utiliza todo el tiempo.
    2. Vista previa HQ: OIDN se utiliza todo el tiempo.
    3. Renderizado final - Eliminador de ruido Encendido:
    4. Eliminador de ruido por defecto del Modo Foto: OIDN.
    5. Modo Película: opción seleccionada (NRD u OIDN).
     Vista previa:Vista previa de HQ:Renderizado final (clip MP4/película):

    Modo foto:

    Eliminador del ruido: Activado

    NRDOIDNOIDN

    Eliminador del ruido: Desactivado

    NRDOIDNSin eliminador del ruido

    Modo Película:

    Eliminador del ruidoActivado

    Opción:  Vídeo (NRD)

    NRDOIDNVídeo (NRD)

    Eliminador del ruidoActivado

    Opción:  Imagen (OIDN)

    NRDOIDNImagen (OIDN)

    Eliminador del ruidoDesactivado

    NRDOIDNSin eliminador del ruido


    2.5: Filtro Luciérnaga

    En los renders con Trazado de rayos, las luciérnagas son pequeños artefactos brillantes no deseados que aparecen como píxeles aislados de alta intensidad dispersos por la imagen. Estas luciérnagas suelen ser el resultado de las complejas interacciones de los rayos de luz con las superficies y los materiales de la escena y suelen aparecer en escenas con poca luz, en superficies reflectantes o cuando hay luces extremadamente brillantes.

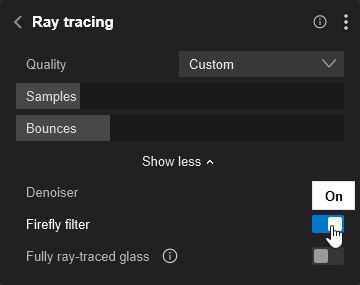

    Para hacer frente a esto, Lumion cuenta con la función Filtro Luciérnaga:



    El Filtro Luciérnaga tomará un píxel y mirará todos sus píxeles vecinos. Si la diferencia entre los píxeles vecinos y el píxel actual es demasiado grande, entonces será reemplazado por el color medio de sus vecinos, dando como resultado una imagen más limpia, incluso en la vista previa Trazada por rayos:

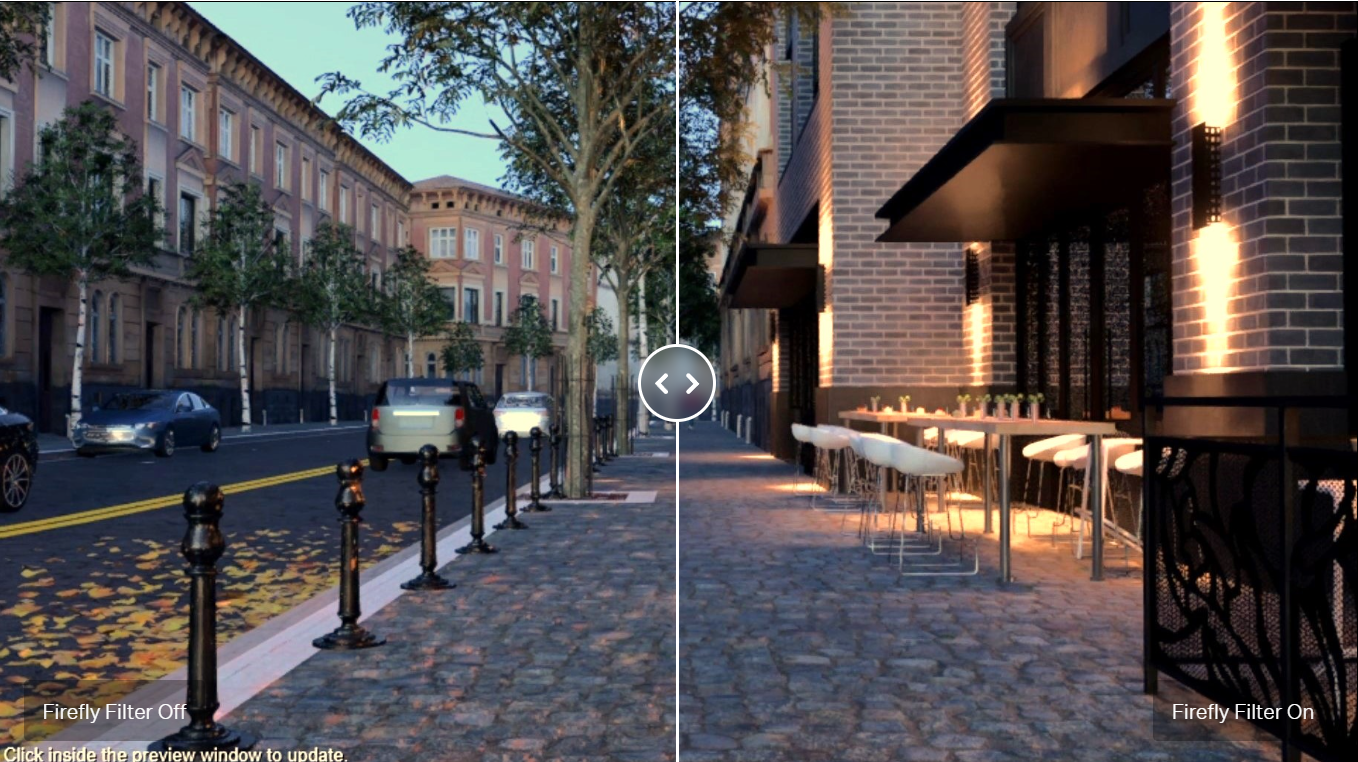

    Observe cómo se reducen las luciérnagas en el suelo Material, postes y árboles al encender el filtro.

    2.6: Vidrio con trazado completo de rayos

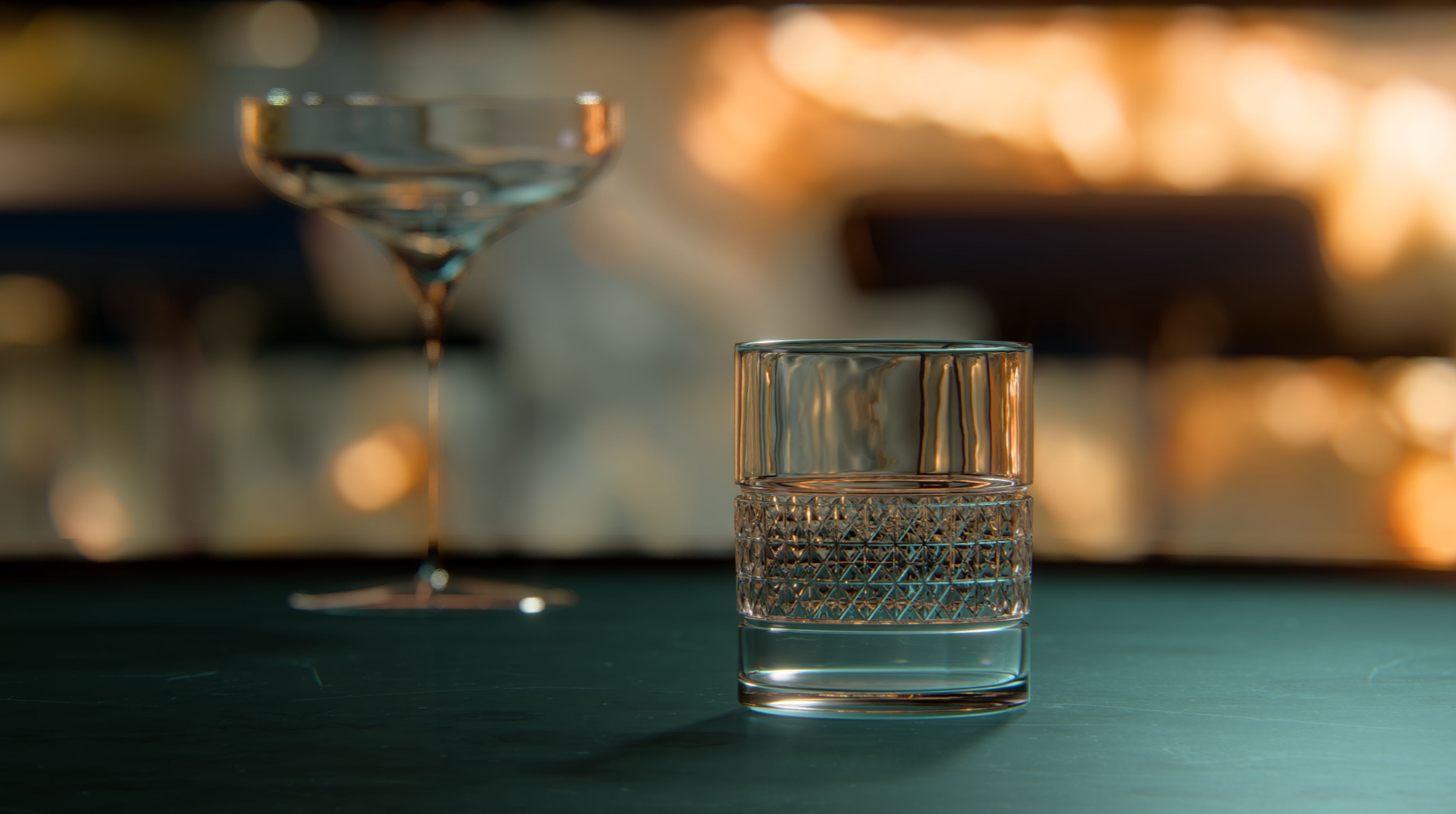

    Lumion 2024 introduce el Vidrio con Trazado completo de rayos. Al activar este ajuste, el vidrio tendrá propiedades adicionales para el índice de refracción y reflexión, lo que resulta en un aspecto más auténtico y elimina ciertas limitaciones que tiene el Vidrio normal.




    Para saberlo todo sobre el Vidrio con Trazado de rayos, siga este artículo:
    1. Base de conocimientos: El nuevo material de vidrio para Lumion 2024 y la configuración de vidrio para el trazado de rayos

    5. Limitaciones técnicas:

    El Efecto Trazado de rayos mostrará un increíble incremento en la calidad de la salida renderizada. Sin embargo, existen ciertas limitaciones en su uso que se describen en el siguiente artículo:
    1. Base de conocimientos: Transiciones: De versiones anteriores a trabajar con el nuevo Lumion 2024

    Véase también:

    1. Base de conocimientos: ¿Por qué está bloqueado el efecto Raytracing en mi PC?
    2. Tutorial en vídeo:  Lumion 2023: El efecto Raytracing
